El alambre Litz se ha vuelto cada vez más importante en aplicaciones de alta frecuencia debido a su capacidad para reducir los efectos de la piel y la proximidad, que son perjudiciales en frecuencias elevadas. A medida que las industrias avanzan hacia la miniaturización y una mayor eficiencia, comprender los requisitos de aislamiento del alambre Litz se vuelve crucial. Surge una pregunta común: ¿Necesita aislamiento de teflón alrededor del cable Litz? Esta investigación profundiza en la necesidad y beneficios del uso de teflón, un material de politetrafluoroetileno (PTFE), como capa aislante. La elección del aislamiento afecta no sólo a las propiedades eléctricas sino también a la estabilidad térmica y la robustez mecánica del cable. En este contexto, exploramos el papel del cable aislado con teflón para mejorar el rendimiento del cable Litz en diversas aplicaciones.
El alambre Litz, derivado de la palabra alemana 'Litzendraht', que significa alambre tejido, está construido con múltiples hilos de alambre delgados aislados individualmente y retorcidos o tejidos juntos. Esta construcción única minimiza las pérdidas por efecto de piel y por efecto de proximidad en conductores utilizados en frecuencias de hasta aproximadamente 1 MHz. Estos efectos hacen que la corriente se concentre en la superficie del conductor, aumentando la resistencia y las pérdidas de potencia. El diseño del cable Litz garantiza una distribución uniforme de la corriente a lo largo de la sección transversal del conductor, lo que lo hace altamente eficiente para transformadores, inductores y otras aplicaciones de alta frecuencia.
A altas frecuencias, los conductores estándar sufren una mayor resistencia de CA debido al efecto piel. El alambre Litz mitiga esto de manera efectiva al tener cada hilo aislado, asegurando que la corriente se divida equitativamente entre ellos. Esto da como resultado una menor resistencia y una mayor eficiencia en la transmisión de potencia. Los estudios han demostrado que el uso de alambre Litz puede reducir la resistencia de CA hasta en un 70 % en comparación con los conductores sólidos en frecuencias superiores a 100 kHz.
La demanda de alambre Litz está creciendo en industrias como las de telecomunicaciones, aeroespacial y de energía renovable. Su capacidad para manejar altas frecuencias lo hace ideal para sistemas de carga inalámbricos, transformadores de alta frecuencia e inductores utilizados en circuitos resonantes. Por ejemplo, en las plataformas de carga inalámbrica para vehículos eléctricos, las bobinas de alambre Litz son esenciales para una transferencia eficiente de energía entre las bobinas transmisora y receptora.
El aislamiento del cable Litz sirve para múltiples propósitos más allá de simplemente prevenir cortocircuitos eléctricos. Afecta el rendimiento térmico, la flexibilidad mecánica, la resistencia química y la durabilidad general del cable. La elección del material aislante puede afectar significativamente la idoneidad del cable para aplicaciones específicas.
Cada hilo dentro del cable Litz debe estar aislado individualmente para garantizar una distribución adecuada de la corriente. Este aislamiento evita el contacto eléctrico entre los hilos, lo cual es vital para minimizar los efectos de la piel y la proximidad. El aislamiento de alta calidad mantiene propiedades dieléctricas constantes en diversas condiciones operativas, lo que garantiza un rendimiento confiable.
Las propiedades térmicas del material aislante influyen en la capacidad del cable para disipar el calor. Los materiales con alta conductividad térmica pueden ayudar a disipar el calor, reducir los puntos calientes y mejorar la vida útil del cable. Por el contrario, el aislamiento también debe soportar las temperaturas operativas sin degradarse, que es donde destacan materiales como el teflón.
El aislamiento proporciona protección mecánica contra la abrasión, la vibración y las tensiones de manipulación. También ofrece resistencia química contra aceites, solventes y otros contaminantes ambientales. Seleccionar un material aislante que pueda resistir el entorno operativo es crucial para mantener la integridad del cable Litz a lo largo del tiempo.

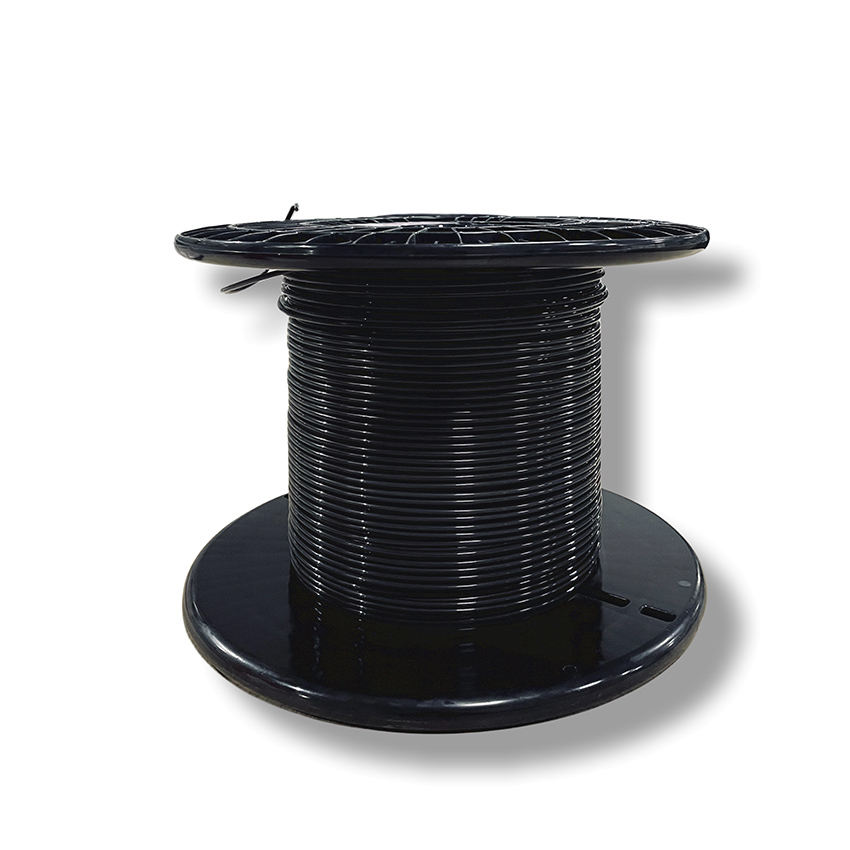

El teflón, o politetrafluoroetileno (PTFE), es conocido por sus excepcionales propiedades eléctricas, térmicas y químicas. Cuando se utiliza como material aislante para alambre Litz, ofrece varias ventajas que mejoran el rendimiento y la durabilidad del alambre.
El aislamiento de teflón puede soportar temperaturas que oscilan entre -200°C y +260°C. Este amplio rango de temperatura de funcionamiento lo hace adecuado para aplicaciones sujetas a condiciones térmicas extremas. La estabilidad térmica asegura que las propiedades de aislamiento se mantengan consistentes, evitando averías o pérdidas debido a fluctuaciones de temperatura.
Con una alta rigidez dieléctrica y una constante dieléctrica baja, el teflón proporciona un excelente aislamiento eléctrico. Su bajo factor de disipación significa que puede manejar señales de alta frecuencia con una mínima pérdida de energía. Esta propiedad es particularmente beneficiosa en aplicaciones como transformadores de alta frecuencia y circuitos de RF.
La naturaleza inerte del teflón lo hace altamente resistente a productos químicos, aceites y solventes. Esta resistencia garantiza que el aislamiento permanezca intacto en entornos químicos hostiles, lo que lo hace ideal para aplicaciones industriales donde la exposición a sustancias corrosivas es común.
La resistencia mecánica del aislamiento de teflón protege el cable de la abrasión y las tensiones mecánicas. Su flexibilidad permite un fácil manejo e instalación sin comprometer la integridad del aislamiento. Esta durabilidad extiende la vida útil del alambre Litz en diversas aplicaciones.
Si bien el teflón ofrece numerosos beneficios, es esencial compararlo con otros materiales aislantes comunes para determinar sus ventajas relativas y sus posibles inconvenientes.
El poliuretano y el poliéster son materiales aislantes comúnmente utilizados para cables Litz debido a sus buenas propiedades eléctricas y rentabilidad. Sin embargo, tienen una estabilidad térmica menor en comparación con el teflón, normalmente hasta 155°C. Es posible que no resistan entornos químicos hostiles o aplicaciones de alta temperatura con tanta eficacia como el teflón.
El aislamiento de poliimida ofrece una excelente estabilidad térmica, hasta 260°C, similar al teflón. También proporciona buenas propiedades eléctricas pero es menos flexible y más susceptible a la absorción de humedad. La poliimida puede ser más quebradiza, lo que puede provocar dificultades de manipulación en comparación con el aislamiento de teflón, más robusto.
El aislamiento de caucho de silicona es conocido por su flexibilidad y resistencia térmica hasta 200°C. Sin embargo, tiene una constante dieléctrica y un factor de disipación más altos que el teflón, lo que podría provocar una mayor pérdida de señal a altas frecuencias. El caucho de silicona también puede ser menos resistente a ciertos químicos en comparación con el teflón.
Si bien el aislamiento de teflón ofrece muchas ventajas, los ingenieros y diseñadores deben considerar varios factores al decidir si utilizarán alambre Litz aislado con teflón en sus aplicaciones.
El teflón suele ser más caro que otros materiales aislantes. El aumento del costo puede afectar el presupuesto general de un proyecto, especialmente en aplicaciones de gran volumen. Es esencial sopesar los beneficios de las propiedades superiores del teflón con el costo para determinar si es una inversión justificada.
Para aplicaciones que operan en temperaturas extremas, entornos químicos hostiles o que requieren un rendimiento de alta frecuencia, puede ser necesario un cable aislado con teflón. En aplicaciones menos exigentes, los materiales alternativos pueden ser suficientes, lo que proporciona ahorros de costos sin comprometer el rendimiento.
El aislamiento de teflón tiende a ser más grueso que otros materiales, lo que puede afectar el diámetro total del alambre Litz. En aplicaciones donde las limitaciones de espacio son críticas, este mayor tamaño puede plantear desafíos. Los diseñadores deben tener en cuenta las dimensiones físicas al integrar el cable en sus sistemas.
Las aplicaciones prácticas subrayan la importancia de seleccionar el aislamiento adecuado para el cable Litz. A continuación se muestran estudios de casos en los que el aislamiento de teflón resultó beneficioso.
En las plataformas de carga inalámbrica para vehículos eléctricos, las bobinas hechas de alambre Litz son esenciales para una transferencia eficiente de energía. Un fabricante enfrentó problemas de sobrecalentamiento y rotura del aislamiento al utilizar cables aislados estándar. El cambio a cable Litz aislado con teflón resolvió el problema de sobrecalentamiento debido a las propiedades térmicas superiores del teflón, mejorando la confiabilidad del sistema de carga.
Una empresa aeroespacial necesitaba cableado que pudiera soportar variaciones extremas de temperatura y exposición al combustible para aviones y fluidos hidráulicos. El alambre Litz aislado con teflón proporcionó la estabilidad térmica y la resistencia química necesarias. El cable mantuvo su rendimiento en condiciones rigurosas, contribuyendo a la seguridad y eficiencia de los sistemas eléctricos de la aeronave.
Si bien el teflón ofrece muchos beneficios, existen escenarios en los que materiales aislantes alternativos pueden ser más apropiados o rentables.
Para aplicaciones que no requieren alta resistencia térmica o inercia química, el polietileno y el PVC pueden servir como materiales aislantes adecuados. Son rentables y proporcionan un aislamiento eléctrico adecuado para aplicaciones de frecuencia baja a media.
En determinadas aplicaciones de inductores de alta Q, se utiliza aislamiento de seda o algodón debido a sus bajas constantes dieléctricas. Sin embargo, carecen de resistencia térmica y son susceptibles a la humedad y la exposición química, lo que limita su uso a entornos controlados específicos.
Los avances en la ciencia de los materiales continúan influyendo en el desarrollo de materiales aislantes para alambre Litz. Las tecnologías emergentes se centran en mejorar el rendimiento y al mismo tiempo abordar las preocupaciones ambientales y de costos.
La investigación sobre materiales aislantes nanocompuestos tiene como objetivo proporcionar propiedades eléctricas y térmicas superiores. Estos materiales incorporan nanopartículas para mejorar la rigidez dieléctrica, la conductividad térmica y las propiedades mecánicas. Tienen la promesa de superar a los materiales tradicionales como el teflón en ciertos aspectos.
Las consideraciones medioambientales están impulsando el desarrollo de materiales aislantes biodegradables y reciclables. Si bien el teflón es duradero, no es biodegradable. Los materiales futuros pueden ofrecer un rendimiento similar con un impacto ambiental reducido, alineándose con los objetivos globales de sostenibilidad.
Decidir si necesita aislamiento de teflón alrededor de las bisagras de alambre Litz según los requisitos específicos de su aplicación. El cable aislado con teflón ofrece una estabilidad térmica, propiedades eléctricas y resistencia química excepcionales, lo que lo hace ideal para entornos exigentes y aplicaciones de alta frecuencia. Sin embargo, se deben sopesar consideraciones como el costo, las dimensiones físicas y la necesidad. Los materiales de aislamiento alternativos pueden ser suficientes para aplicaciones menos rigurosas, proporcionando beneficios de costos sin compensaciones significativas en el rendimiento. Comprender el papel del aislamiento en el cable Litz es esencial para optimizar el rendimiento, la eficiencia y la longevidad de los sistemas electrónicos. A medida que avanza la tecnología, mantenerse al tanto de los nuevos materiales y tendencias garantizará que se tomen las mejores decisiones de aislamiento para aplicaciones futuras.
Para aplicaciones que requieren aislamiento de alto rendimiento, considerar un cable aislado con teflón podría mejorar significativamente la confiabilidad y eficiencia del sistema.
