| Cantidad: | |
|---|---|

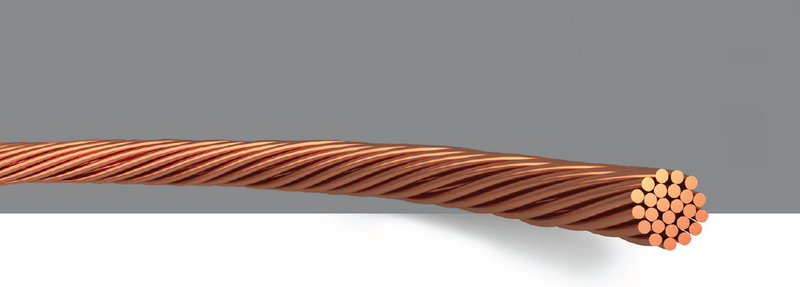

Nuestro Cable Litz Básico es un conductor especializado diseñado para minimizar la pérdida de energía en aplicaciones de alta frecuencia al reducir el efecto piel y el efecto de proximidad. El cable consta de múltiples finos hilos de cobre, cada uno aislado individualmente con una fina capa de esmalte o película, retorcidos o trenzados juntos en una configuración específica. Esta construcción garantiza que cada hilo transporte una porción igual de la corriente, distribuyendo la carga y reduciendo las pérdidas por corrientes parásitas.
El aislamiento entre los hilos suele estar fabricado con materiales como poliuretano, poliéster o PTFE, elegidos por su alta rigidez dieléctrica y resistencia térmica. El cable se puede formar en varias formas, como redondo o rectangular, y está disponible en diferentes números de hilos y calibres para adaptarse a rangos de frecuencia y requisitos de potencia específicos.
Efecto piel reducido : al utilizar múltiples hilos finos, el cable aumenta efectivamente el área de superficie del conductor a altas frecuencias, minimizando la concentración de corriente cerca de la superficie.
Mitigación del efecto de proximidad : la configuración de los hilos trenzados reduce el acoplamiento magnético entre los hilos, disminuyendo la pérdida de energía causada por conductores adyacentes.
Alta eficiencia térmica : las delgadas capas de aislamiento permiten una disipación de calor eficiente, lo que hace que el cable sea adecuado para aplicaciones con alta densidad de potencia.
Construcción flexible : el diseño trenzado proporciona una flexibilidad excelente, lo que permite enrollarlos fácilmente alrededor de núcleos en inductores, transformadores y motores.
Configuración de hilos personalizable : ofrecemos diferentes longitudes de tendido y recuentos de hilos para optimizar el rendimiento para bandas de frecuencia específicas, desde rangos de kHz a MHz.
Electrónica de potencia : Se utiliza en transformadores de alta frecuencia, inductores y circuitos resonantes en inversores, convertidores y fuentes de alimentación de modo conmutado.
Equipo de audio : Ideal para cables de altavoz y transformadores de audio, donde es crucial minimizar la pérdida de señal y la distorsión en frecuencias de audio (20 Hz–20 kHz).
Dispositivos inalámbricos : Adecuado para antenas, bobinas de carga inductiva y componentes de RF, donde el rendimiento y la eficiencia de alta frecuencia son esenciales.
Motores y generadores eléctricos : Se utilizan en devanados ranurados de motores de alta velocidad, reduciendo las pérdidas y mejorando la eficiencia general en vehículos eléctricos y maquinaria industrial.
P: ¿Para qué rango de frecuencia está optimizado el cable Litz básico??
R: Las configuraciones estándar están optimizadas para 10 kHz a 1 MHz, pero podemos personalizar diseños para frecuencias más bajas o más altas a pedido.
P: ¿En qué se diferencia el cable Litz del cable trenzado normal??
R: El cable Litz tiene aislamiento de hilos individuales para evitar corrientes parásitas entre los hilos, mientras que el cable trenzado normal solo tiene una capa de aislamiento exterior, lo que lo hace menos efectivo en altas frecuencias.
P: ¿Se puede utilizar el cable para aplicaciones de corriente continua (CC)??
R: Sí, aunque los beneficios del cable Litz son más pronunciados en aplicaciones de CA. Todavía se puede utilizar para CC, lo que proporciona mayor flexibilidad y durabilidad.
P: ¿Cuál es la clasificación de temperatura del aislamiento??
R: Hebras aisladas con poliuretano clasificadas para 130 °C (Clase B), mientras que las variantes aisladas con PTFE pueden soportar hasta 200 °C (Clase H). Especifique sus requisitos de temperatura para obtener la mejor opción de aislamiento.
Características clave del alambre Litz básico:
Reducción del efecto piel y pérdida de proximidad : al utilizar múltiples hilos aislados, el alambre Litz reduce la resistencia general a frecuencias más altas.
Alta flexibilidad : Los finos hilos hacen que el alambre Litz sea muy flexible, lo que facilita la instalación en configuraciones complejas.
Eficiencia mejorada : al reducir las pérdidas, el cable Litz mejora la eficiencia general de los sistemas eléctricos y electrónicos.
Estabilidad térmica : Diseñado para soportar temperaturas más altas sin degradarse, lo que mejora la durabilidad y la vida útil.
Aplicaciones básicas del alambre Litz:
transformadores de alta frecuencia
Estranguladores
Fuentes de alimentación conmutadas
audífonos
Sensores
Lastres
Cables de resistencia para aplicaciones de calefacción.
motores
Introducción básica del producto Litz Wire
El alambre Litz hecho de alambres magnéticos esmaltados se utiliza para aplicaciones relacionadas con alta frecuencia o calefacción.
Ventaja básica del producto Litz Wire
Fabricación precisa relacionada con la resistencia.
Campo de aplicación muy amplio (secado, calentamiento, calentamiento)
Diferentes materiales conductores disponibles con excelentes propiedades mecánicas
Alta estabilidad térmica
Parámetros técnicos básicos del alambre Litz
Conductor: alambre de cobre desnudo, alambre estañado, alambre esmaltado
Clase de resistencia a la temperatura: Clase B, Clase F, Clase H
Tensión soportada: 2KV
Diámetro del cable único: 0,05 ~ 0,7 mm;
Número de cables individuales: 2~2500 unidades
Diámetro exterior del alambre litz: 0,01~20 mm
Opciones básicas de personalización del alambre Litz:
Disponible en varias configuraciones y aislamientos, nuestro cable Litz básico se puede adaptar para cumplir con los requisitos y estándares específicos de la industria, lo que garantiza un rendimiento óptimo para cada aplicación.
