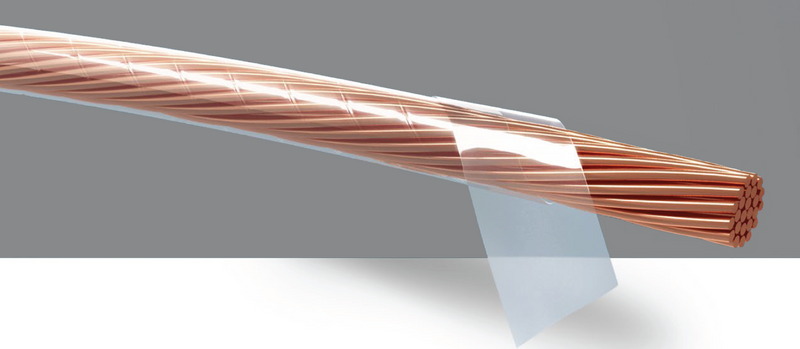

El cable Litz con cinta de alta flexibilidad es un conductor especializado diseñado para inductores y transformadores de alta frecuencia que requieren bajas pérdidas por corrientes parásitas y agilidad mecánica. Este cable, compuesto por cientos de finos hilos de cobre esmaltado envueltos en una cinta de poliéster de alta temperatura, equilibra los beneficios de la construcción litz con una mayor estabilidad del devanado para componentes magnéticos compactos y de alto rendimiento.
Recuento de hilos optimizado : 200-800 hilos de cables de 0,01-0,05 mm de diámetro reducen el efecto superficial hasta un 40 % a 50 kHz, superando a los cables de núcleo sólido en circuitos de alta frecuencia.
Refuerzo de cinta : la cinta de poliéster de baja fricción permite una flexión de 360° sin separación de hilos, lo que la hace ideal para aplicaciones con movimientos dinámicos o geometrías de bobina apretadas.
Clasificación térmica Clase H : Resiste el funcionamiento continuo a 180 °C, adecuado para fuentes de alimentación de modo conmutado y bobinas de carga inalámbricas que consumen mucha energía.
Diseño de baja capacitancia : las capas de hilos espaciados y la cinta no conductora minimizan la capacitancia entre hilos a <5 pF/m, lo que reduce los cambios de frecuencia resonantes en los circuitos sintonizados.
Aislamiento de precisión : el recubrimiento de esmalte uniforme en cada hilo garantiza una rigidez dieléctrica constante (200 V por hilo), lo que mejora la confiabilidad general del cable.
Almohadillas de carga inalámbricas : permite una transferencia de energía eficiente en cargadores compatibles con Qi al minimizar las pérdidas en inductores resonantes.
Inductores de filtro de RF : se utilizan en filtros de estaciones base celulares para mantener la pureza de la señal en bandas de frecuencia amplias.
Transformadores de controlador LED : reducen la pérdida de energía en circuitos de atenuación de alta frecuencia (100 kHz+), mejorando la eficiencia general del sistema.
Bobinas de imágenes médicas : adecuadas para bobinas de gradiente de resonancia magnética que requieren un control preciso del campo electromagnético y bajo nivel de ruido.
P: ¿Se puede especificar la cinta en diferentes colores para la identificación del circuito?
R: Sí, ofrecemos cintas de colores (negra, blanca, roja) para diferenciarlas fácilmente en mazos de cables múltiples.
P: ¿Cuál es la temperatura mínima de soldadura recomendada?
R: Utilice un soldador ajustado a 300-350 °C para evitar dañar el revestimiento de esmalte; Los hilos preestañados mejoran la fiabilidad de las uniones.
P: ¿Cómo afecta la humedad a las propiedades adhesivas de la cinta?
R: La cinta utiliza un adhesivo resistente a la humedad con una humedad relativa del 95%, lo que garantiza la retención del hilo a largo plazo en ambientes húmedos.
Información detallada del alambre Litz grabado:
Cable de bobinado Cat. No(s): YSWP-B/F,YSWP-B/F
Conductor: alambre estañado, alambre Litz esmaltado
Capas de aislamiento: uno, dos, tres
Material de aislamiento: PET, PPS, PI
Clase de resistencia a la temperatura: Clase B, Clase F, Clase H
Voltaje soportado: CA 6KV/60 s sin averías
Alcance aplicable: Automoción, fuente de alimentación, comunicación,
Normas de seguridad: UL2353, UL60950, UL60601
