El alambre Litz está hecho de muchos hilos delgados y aislados. Estos hilos están retorcidos o agrupados. Este diseño especial permite que cada hilo transporte parte de la corriente. Ayuda a disminuir las pérdidas por efecto piel y efecto proximidad. El alambre Litz es importante en electrónica. Permite que la corriente fluya de manera más uniforme. Esto lo hace útil para circuitos de CA de alta frecuencia. Los ingenieros utilizan alambre litz en muchos lugares donde la eficiencia es importante. Algunos ejemplos son transformadores y equipos de radiofrecuencia.
El alambre Litz puede hacer que las cosas funcionen hasta un 100% mejor que el alambre magnético normal. Esto se debe a que su diseño divide la corriente entre muchos hilos.
El alambre Litz tiene muchos hilos delgados y aislados retorcidos entre sí. Esto ayuda a detener la pérdida de energía cuando la frecuencia es alta. Su diseño especial permite que la corriente fluya de manera uniforme. Esto reduce la resistencia y mantiene los dispositivos más fríos. También hace que funcionen mejor. El alambre Litz se utiliza en automóviles eléctricos, transformadores y electrónica de potencia. También se utiliza en equipos de radiofrecuencia para un mejor rendimiento. Es importante elegir el tamaño de hilo y el aislamiento correctos. Esto mantiene las cosas seguras y fuertes. También da los mejores resultados. El alambre Litz cuesta más y necesita cuidados especiales. Pero hace que los circuitos de alta frecuencia funcionen mucho mejor.
El alambre Litz es un tipo especial de cable eléctrico. Tiene muchos cables delgados en su interior y cada uno tiene su propio aislamiento. Los cables están retorcidos o trenzados de cierta manera. Esto ayuda a que el cable transporte mejor la CA, especialmente a altas frecuencias. Cada hilo ayuda a transportar la corriente. Este diseño detiene la pérdida de energía que ocurre en cables normales con señales de alta frecuencia. El alambre Litz se utiliza en muchos productos electrónicos donde es importante ahorrar energía.
La palabra 'litz' proviene del alemán. En alemán, 'litz' significa 'alambre tejido'. Esto coincide con la forma en que se fabrica el alambre litz. Los trabajadores tuercen o trenzan los cables aislados. Esto forma un patrón tejido. El tejido ayuda al cable a funcionar mejor en los circuitos. Esta palabra alemana muestra cómo están relacionados el diseño y el trabajo del cable. La forma tejida permite que la corriente fluya mejor y reduce la resistencia. Los ingenieros eligieron el nombre 'litz' porque encaja con la apariencia y el funcionamiento del cable.
El alambre Litz tiene muchas ventajas para los sistemas eléctricos. Su diseño especial es el motivo principal. El uso de muchos cables aislados reduce la pérdida de energía por el efecto piel y el efecto proximidad. Estos problemas desperdician energía en cables normales, especialmente a altas frecuencias. El alambre Litz ayuda a que los dispositivos funcionen mejor y se mantengan más frescos.
Los estudios demuestran que el alambre litz también se fortalece con las aplicaciones textiles. Un servicio textil es una capa envuelta alrededor del alambre. Esta capa mantiene el aislamiento seguro cuando el cable se corta o dobla. El servicio protege contra bordes afilados y presión. Pero agregar un servicio puede hacer que el cable se doble menos porque los mantiene apretados.
El alambre Litz se utiliza cada vez más. Más coches eléctricos, dispositivos inteligentes y redes 5G necesitan cables litz para obtener mejores resultados. Los fabricantes de automóviles utilizan alambre litz para que los motores y transformadores funcionen mejor. Las empresas de electrónica eligen el alambre litz por sus características de alta frecuencia y bajas pérdidas. Asia Pacífico utiliza la mayor cantidad de alambre litz, pero América del Norte y Europa también están creciendo. Las empresas aeroespaciales utilizan alambre litz para necesidades ligeras y resistentes.
El alambre Litz es excelente para ahorrar energía, detener daños y ayudar a las nuevas tecnologías. Estas razones lo convierten en una de las mejores opciones en muchos campos.

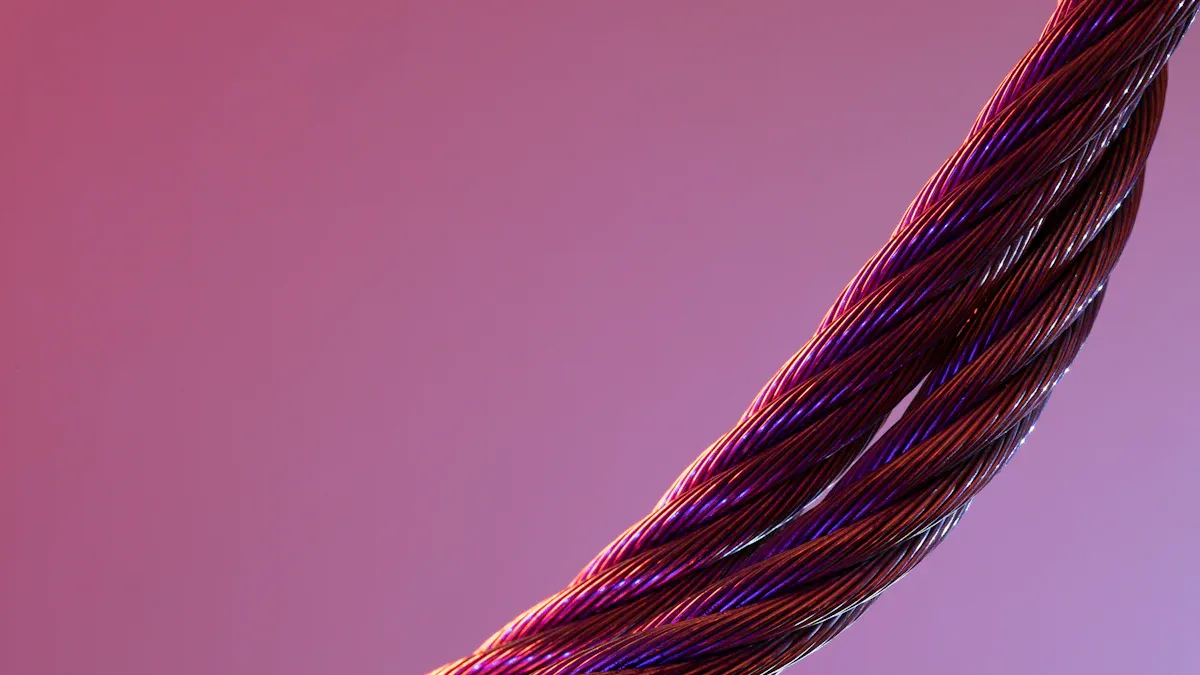

El alambre Litz es especial por cómo está hecho. En el interior hay muchas hebras finas de cobre. Cada hilo tiene su propia capa aislante. Los trabajadores tuercen o trenzan los hilos en patrones. Esto ayuda a que la corriente se mueva a través de todos los hilos. La corriente no fluye sólo hacia el exterior. El diseño distribuye la corriente y mantiene el cable fresco.
El cobre es el material de hebra más utilizado. El cobre permite que la electricidad circule muy bien. El aislamiento suele ser una película de poliuretano y nailon. Esta película mantiene los hilos separados y ayuda con la soldadura. La siguiente tabla enumera los principales materiales y sus puntos positivos:
| Tipo de material | Material utilizado | Ventajas |
|---|---|---|
| Material del hilo | Cobre | Excelente para transportar electricidad; Las hebras finas ayudan a detener las pérdidas por efecto de la piel porque son más pequeñas que la profundidad de la piel. |
| Material aislante | Película de poliuretano-nylon | Mantiene los hilos separados; fácil de soldar; reduce la resistencia electromagnética por efecto de proximidad; permite a los trabajadores torcer o tejer hilos para reducir la resistencia más |
El alambre Litz puede ser redondo o rectangular. El alambre litz redondo se utiliza con mayor frecuencia. El alambre litz rectangular encaja mejor en espacios pequeños o impares. Algunos alambres litz tienen una porción textil, que está enrollada con hilo. El corte protege el aislamiento y fortalece el cable. Pero puede hacer que el cable sea más difícil de doblar.
La forma en que está construido el alambre litz ayuda a combatir el efecto piel y el efecto proximidad. Muchos hilos aislados evitan que las corrientes de alta frecuencia permanezcan en la superficie. Este diseño reduce la resistencia de CA y ahorra energía. El cable Litz funciona mejor entre 20 kHz y unos pocos MHz. En este rango, el efecto piel y el efecto proximidad son grandes problemas para los cables macizos.
Nota: El cable Litz puede reducir la resistencia de CA hasta en un 70% en comparación con los cables sólidos a altas frecuencias. Esto lo convierte en una excelente opción para transformadores, inductores y sistemas de energía inalámbricos.
Hay muchos tipos de alambre litz. La principal diferencia es la cantidad de hebras y su grosor. Algunos alambres litz tienen diez hilos. Otros tienen más de mil. Más hilos reducen la resistencia de CA, pero demasiados pueden aumentar las pérdidas por proximidad. Los mechones más gruesos ayudan con las pérdidas por efecto piel, pero es posible que no quepan en todas partes.
Se puede fabricar alambre Litz para cada trabajo. Los ingenieros eligen el número de hilos, el tamaño, el aislamiento y el diámetro. Estas opciones cambian qué tan flexible es el cable, cuánto calor puede soportar y qué tan bien bloquea las interferencias electromagnéticas. Los tipos de alambre Litz incluyen:
Litz retorcido simple: simplemente retorciendo hilos aislados.
Litz agrupado: Grupos de hebras retorcidas y luego retorcidas nuevamente.
Cuerda litz: Haces retorcidos entre sí como una cuerda.
Litz formado: Hebras con forma de haces planos o rectangulares.
Cada tipo es mejor para ciertos trabajos. La cuerda litz es fuerte y se dobla fácilmente. El litz formado cabe en espacios pequeños. Los ingenieros utilizan modelos informáticos para elegir el mejor alambre litz para cada frecuencia y trabajo. Esto ayuda a reducir las pérdidas y hacer que los motores, transformadores y circuitos funcionen mejor.
El aislamiento es muy importante en el alambre litz. Cada hebra tiene un recubrimiento. Este recubrimiento evita que los hilos se toquen y se cortocircuiten. El aislamiento que elija cambia el funcionamiento del cable y su duración.
Los recubrimientos de poliuretano y poliamida son comunes. Son fáciles de soldar y bloquean bien la electricidad. El poliuretano también resiste los productos químicos y el agua salada, por lo que es bueno para los barcos. Los recubrimientos de poliéster-imida y poliimida soportan mejor el calor, pero pueden absorber agua.
Algunos alambres litz utilizan aislamiento de fibra. La fibra de algodón es barata y resistente, pero no se puede soldar y no se aprieta. La fibra de nailon es fuerte y se puede soldar, pero absorbe agua. La fibra de Dacron resiste el calor y el roce. Nomex y fibra de vidrio funcionan a altas temperaturas, pero no se pueden soldar.
Los ingenieros a veces añaden una capa, que es una capa de nailon o seda. Este servicio hace que el alambre sea más flexible y ayuda a que absorba el barniz. Los recubrimientos extruidos como el ETFE brindan protección adicional contra el agua y los productos químicos.
El mejor aislamiento es resistente y bloquea bien la electricidad. Un buen aislamiento mantiene el alambre litz a salvo de daños, calor y desgaste. También ayuda a que el cable dure más en trabajos duros.
El alambre Litz se utiliza en muchos trabajos de alta frecuencia. Los ingenieros lo colocan en columnas de carga y transformadores de alta frecuencia. También está en inversores para paneles solares y motores de coches eléctricos. Estos trabajos necesitan cables que puedan manejar corrientes rápidas. El alambre Litz ayuda a detener la pérdida de energía. Permite que la corriente pase por todo el cable, no sólo por el exterior. Esto hace que los dispositivos funcionen bien hasta 1 MHz. Los hilos trenzados y el aislamiento especial reducen las pérdidas eléctricas. También ayudan a mantener las cosas frescas. Las nuevas formas, como el litz rectangular, y un mejor aislamiento hacen que funcione aún mejor.
Algunos usos de alta frecuencia del alambre litz son:
Columnas de carga
Transformadores de alta frecuencia
Inversores para paneles solares
Motores en coches eléctricos o híbridos.
El alambre Litz ayuda a que estos dispositivos duren más y utilicen menos energía al reducir el desperdicio.
Los transformadores e inductores suelen utilizar alambre litz para funcionar mejor. Los numerosos hilos finos y aislados permiten que la corriente fluya de manera uniforme. Este diseño reduce la resistencia de CA y el calor. También ahorra energía. En inductores de alta frecuencia y transformadores grandes, el alambre litz mantiene equilibrado el campo magnético. Esto reduce las pérdidas marginales y de proximidad. Los dispositivos con alambre litz duran más y funcionan mejor porque se mantienen más fríos. Muchos ingenieros eligen alambre litz para transformadores e inductores en circuitos de potencia de alta frecuencia.
La electrónica de potencia necesita alambre litz para funcionar bien. Estos circuitos cambian las corrientes rápidamente, lo que puede desperdiciar energía en los cables normales. El diseño del alambre Litz le permite realizar cambios rápidos sin calentarse demasiado. Se utiliza en inversores, convertidores y otros dispositivos de control de energía. El cable se dobla fácilmente y es sencillo de instalar. Esto lo convierte en el favorito de los ingenieros que construyen nuevos sistemas de energía.
| Factor | Descripción |
|---|---|

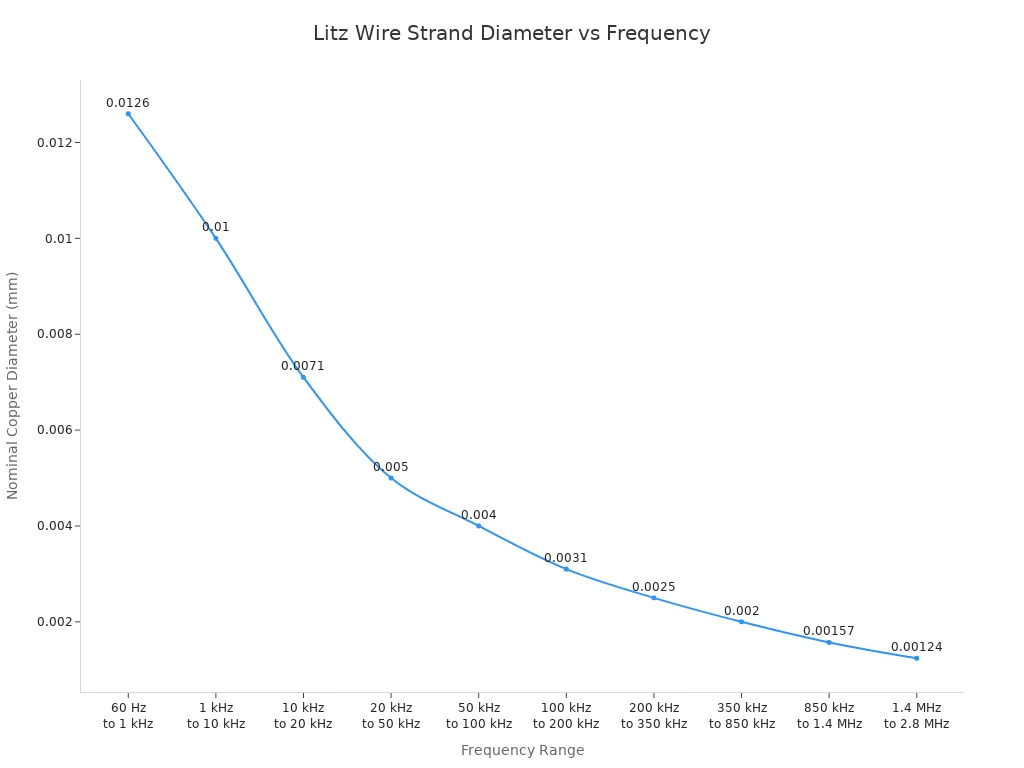

| Diámetro del hilo | Debe ser inferior a un tercio de la profundidad de la piel con la frecuencia necesaria para obtener mejores resultados. |
| Número de hilos | Depende de cuánta corriente y refrigeración se necesite. |
| Construcción | Una buena torsión y agrupamiento ayudan a reducir las pérdidas. |
| Aislamiento y Térmico | Cambia la confiabilidad y resistencia al calor del cable. |
| Factor de embalaje | Afecta la cantidad de cobre que cabe y el tamaño del cable. |
El alambre Litz se utiliza en equipos de radiofrecuencia (RF) y en algunos dispositivos de audio. En las bobinas de RF, ayuda a encontrar señales débiles al reducir el efecto piel y hacer que las bobinas funcionen mejor. Las pruebas muestran que el cable litz puede aumentar la respuesta de frecuencia y reducir las pérdidas en los circuitos de RF. En audio de alta fidelidad, los beneficios no son tan claros. La mayoría de los expertos dicen que el alambre litz sólo ayuda en frecuencias muy altas, por encima de 100 kHz. Para audio normal, el blindaje y la capacitancia del cable son más importantes que el tipo de cable. Aún así, el cable litz es importante para RF y trabajos de audio especiales donde cada detalle del rendimiento importa.
El alambre Litz es conocido por ser muy flexible. Tiene muchas hebras delgadas y aisladas retorcidas entre sí. Esto hace que sea más fácil de doblar que los cables de núcleo sólido o trenzados normales. El alambre Litz puede caber en espacios pequeños y de diferentes formas. Los instaladores pueden moverlo a través de equipos complicados más fácilmente. Los finos hilos no se ponen rígidos ni se rompen después de moverlos mucho. Esto ayuda en lugares donde los cables necesitan moverse, como en las fábricas. Pero cada hebra tiene aislamiento de esmalte. Necesita herramientas y habilidades especiales para quitarlo y soldarlo. Manejar el alambre Litz durante el ensamblaje es más difícil que con el alambre normal.
El alambre Litz utiliza aislamiento que puede soportar altas temperaturas. La mayoría de los cables Litz pueden soportar unos 155 °C (311 °F). Esto coincide con el aislamiento de Clase F. El poliuretano con una capa de poliamida se utiliza mucho para el alambre Litz. Funciona bien para trabajos de radiofrecuencia y no cuesta demasiado. El cable magnético normal puede soportar aún más calor, hasta 240 °C, si utiliza aislamiento de poliéster. El aislamiento del cable Litz es lo suficientemente fuerte para la mayoría de usos de alta frecuencia. Pero puede que no funcione en los lugares más calurosos. El aislamiento debe durar mucho tiempo a su temperatura nominal. Elegir el aislamiento adecuado es importante para la seguridad y su buen funcionamiento.
El alambre Litz cuesta más que el alambre normal. El precio es más alto porque para hacerlo se necesitan más pasos. Cada hilo necesita su propio aislamiento. Los hilos deben estar retorcidos o entrelazados. Los materiales especiales y el trabajo cuidadoso aumentan el costo. El precio puede ser de unos pocos dólares o incluso decenas de dólares por metro. Esto depende del diseño. Más coches eléctricos, energía verde y telecomunicaciones hacen que el precio también suba. El diseño del alambre Litz es complicado, especialmente para trabajos grandes. Los ingenieros deben elegir el tamaño de hilo y el patrón de torsión correctos. Es más difícil controlar el calor dentro del cable debido a todos los hilos y aislamiento. Estas cosas hacen que el cable Litz sea menos fácil de usar que el cable sólido, especialmente para necesidades especiales o de alta corriente.
Nota: El alambre Litz funciona muy bien para trabajos de alta frecuencia, pero la gente debe pensar en el mayor costo y el diseño complicado antes de elegirlo.
El efecto piel ocurre cuando la corriente alterna (CA) fluye a través de un cable. A bajas frecuencias, la corriente se distribuye uniformemente por el cable. A medida que aumenta la frecuencia, la corriente se acerca a la superficie. Esto deja al centro del cable transportando menos corriente. El efecto piel reduce el área efectiva para el flujo de corriente y aumenta la resistencia. Por ejemplo, en cobre a 60 Hz, la profundidad de la piel es de aproximadamente 8,5 mm. A frecuencias más altas, la profundidad de la piel se vuelve mucho menor. A 10 MHz, la mayor parte de la corriente en el cobre fluye a sólo 0,066 mm de la superficie.
El efecto piel se produce porque la CA crea un campo magnético cambiante. Este campo produce corrientes parásitas dentro del cable. Estas corrientes parásitas empujan la corriente principal hacia la superficie. La densidad de corriente cae rápidamente desde la superficie hacia el centro. Los ingenieros utilizan el término 'profundidad de la piel' para describir la profundidad a la que fluye la corriente. La profundidad de la piel depende de la frecuencia, el material del alambre y su tamaño. Las frecuencias más altas significan una piel más fina y más resistente. Este efecto conduce a una mayor pérdida de energía CA y calor, especialmente en corrientes de alta frecuencia.
Consejo: El efecto piel es un gran problema en los circuitos de radiofrecuencia y la transmisión de energía. Puede desperdiciar energía y hacer que los dispositivos sean menos eficientes.
El alambre Litz ayuda a solucionar el problema del efecto piel. Utiliza muchos hilos finos y aislados retorcidos entre sí. Cada hebra es más pequeña que la profundidad de la piel en la frecuencia objetivo. Este diseño permite que la corriente fluya a través de todo el cable, no solo por la superficie. El resultado es una menor resistencia y una menor pérdida de energía de CA.
Los investigadores han probado el alambre Litz de muchas maneras:
Las simulaciones muestran que el alambre Litz distribuye la corriente de manera más uniforme que el alambre sólido.
Las mediciones demuestran que el cable Litz mantiene baja la resistencia de CA hasta cierta frecuencia.
Los cuadros y gráficos muestran que el alambre Litz reduce el efecto superficial y las pérdidas por corrientes parásitas, especialmente a altas frecuencias.
Las pruebas visuales revelan que las bobinas hechas de alambre Litz tienen un flujo de corriente más uniforme.
El cable Litz funciona mejor para corrientes de alta frecuencia, como las de transformadores, inductores y cargadores inalámbricos. Al reducir el efecto piel, el alambre Litz ayuda a que los dispositivos funcionen más frescos y duren más.
El alambre Litz tiene muchos hilos delgados y aislados. Estos hilos ayudan a detener la pérdida de energía por el efecto piel. Esto hace que el alambre litz funcione mejor a altas frecuencias. Los expertos dicen que el alambre litz tiene grandes beneficios.
Ahorra energía y ayuda a fabricar dispositivos pequeños y eficientes.
Es bueno para coches eléctricos, transformadores y electrónica de potencia.
Cuesta más y necesita gente que sepa utilizarlo.
Los ingenieros deberían hacer algunas cosas.
Deberían utilizar herramientas para elegir el tamaño de hilo correcto.
Deberían comprar alambre litz de proveedores confiables.
Deberían pedir ayuda a expertos para proyectos especiales.
El alambre Litz tiene muchos hilos finos y aislados retorcidos entre sí. El cable normal es solo una pieza sólida o trenzada. El alambre Litz ayuda a detener la pérdida de energía en altas frecuencias. Este diseño permite que la corriente se mueva mejor y mantiene las cosas más frescas.
El cable Litz funciona mejor para CA, especialmente a altas frecuencias. Para CC, el cable trenzado normal o sólido funciona bien. El cable Litz no brinda ayuda adicional para CC.
Consejo: retire el aislamiento de cada hilo antes de soldar. Utilice un crisol o herramientas especiales para quitar el esmalte. Retuerce los hilos y luego suéldalos. Esto crea una conexión fuerte y segura.
Muchas tiendas de electrónica y empresas de cables venden alambre Litz. Las tiendas en línea como Digi-Key, Mouser y Allied Electronics tienen muchas opciones. Siempre verifique los detalles antes de comprar.
